常見振動篩運動軌跡

振動篩是用于對應物料的分級、除雜、篩選、過濾工作，并且廣泛應用于化工、食品、醫藥、金屬冶金等行業。振動篩工作原理就是利用篩體的高頻率振動來對物料進行一個篩選、分級的過程。其它的運動軌跡相對來說較為多樣，由于振動篩設備利用振動電機作為動力源，而振動電機在機體上的不同安裝組合形式，便產生了不同的運動軌跡。

一，圓形振動篩：

該類型振動篩采用的是圓運動軌跡，在垂直于篩面縱剖面內，篩子參振質量的中心運動軌跡為圓形或者接近圓形，通常安裝一臺振動電機便可產生這種運動。

二、旋振篩：

旋振篩是裝有上下兩個偏心塊的慣性振動篩，通過調節偏心塊之間的夾角，可改變篩機的運動規律和滿足不同的工藝要求。當振動電機旋轉時，在偏心塊產生離心力的作用下，電機連同支架，底座，篩框和篩網均做高頻率振動，物料可從篩框上面加入，通過篩網的細粒物料從料管排出，未能通過篩網的粗粒物料從另一料管卸出，由于兩塊偏心塊的作用，一般情況下，激振力的合力不通過振動部分的之心，從而產生一個激振力矩。這樣一來，篩機除了跟圓振動篩一樣能做圓軌跡的振動外，還可作旋回運動。

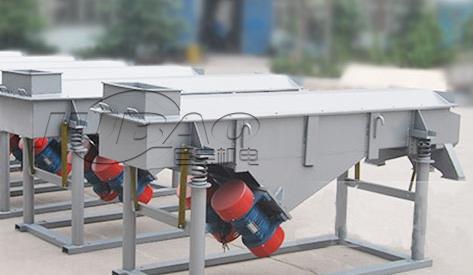

三，直線振動篩：

采用的是雙振動電機，當兩臺振動電機做同步、反轉旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡成一直線狀態。
