無線中繼
- 產品系列：KJT無線中繼
- 負載電流：DC10V-30V 推薦 12Vor24V
- 輸入配置：支持 RS485 串口、Ethernet 接口
- 傳輸距離：20-1000M
- 電器壽命：＞10萬次
- 防護等級：IP65/IP67
型 號 | KJT-KNWLAT2RIRL | |||
| 協議標準 | LoRa 私網協議 | |||
| 頻率范圍 | 470～510MHz LoRa | |||
| 最大鏈路預算 | 169dB | |||
| 最大發射功率 | 27dBm | |||
| 極化方式 | 單極化；垂直極化 | |||
| 傳輸速率 接收靈敏度(dBm) 2400bps -126dBm 靈敏度 800bps -130dBm 300bps -142dBm | ||||
| 組網方式 | 星型 | |||
| 建議傳輸距離 | 20-1000M | |||
| 管 理 | ||||
| 管理方式 | 支持中/英文管理、配置免重啟；支持云管理 | |||
| 復位 | 硬件 | 支持 | ||
| 軟件 | 支持 | |||
| 功 能 | ||||
| 工作模式 | P2P-S、M2P 等 | |||
| 輸入配置 | 支持 RS485 串口、Ethernet 接口 | |||
| 通訊協議 | MODBUS | |||
| 信號燈 | 雙色防水信號燈 | |||
| 安全性 | ||||
| 無線加密 | CPC 校驗 AES128 | |||
| 硬件 | ||||
| CPU | 工業級MCU | |||
| 內存 | FLASH | 32MB | ||
| SRAM | 2M | |||
| 擴展卡（選配） | 支持 | |||
| 主頻 | 400MHz | |||
1.設備安裝
（1）設備安裝與304不銹鋼防雨供電箱內，上電前優先安裝天線；
（2）連接 PWR快速連接器，按下 ON/OFF電源按鈕；
（3）STA 綠燈快速閃爍后平緩閃爍，及為正常運行，紅燈閃爍為無線中繼鏈路中斷；
（4）無線中繼器與無線拉繩開關以及無線主機配對安裝，出廠前已默認完成配對程序，設備 ID 貼于產品表面，按照對應點表安裝；
2.配對點表
| 無線拉繩開關 | 無線中繼器 | 無線主機 | |
| 1 | ID1～ID16 | ID1 | |
| 2 | ID17～ID48 | ID2/ID3 | |
| 3 | ID49～ID76 | ID4/ID5 | |
| 4 | ID77～ID98 | ID6/ID7 | |
| 5 | ID77～ID98 | ID8 |
中繼鏈路表
| 無線主機 | 無線中繼器 | 無線中繼器 | 無線中繼器 | 無線主機 | 無線主機 |
| ID1 | ID2/ID3 | ID4/ID5 | ID6/ID7 | ID8 | ID9 |

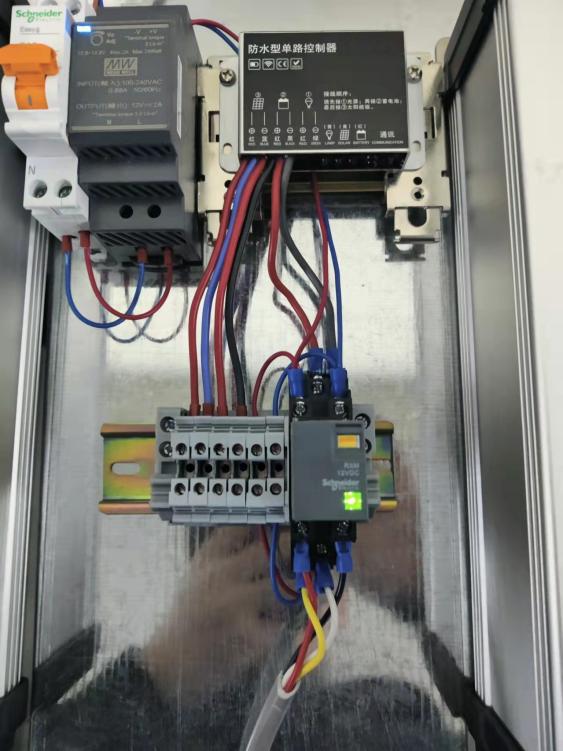

供電說明
(1)中繼器由現場電源和太陽能電池供電兩種方式
(2)已現場電源供電為主，現場斷電后會自動切換為太陽能供電
(3)沒有陽光的情況下，蓄電池也可提供200個小時電力
(4)電力切換模塊出廠前均已連接安裝完成
(5)空氣開關為總開關
(6)繼電器燈亮為現場供電，熄滅為太陽能供電
(7)當時太陽能供電時，設備上報當前供電方式和電量情況
(8)智能網關與上位機通過網線相連進行數據傳輸，傳輸協議為 MODBUS TCP。
| 接 口 | |||
| 接插口 | 接插口數量 | 3 | |
| 接插口屬性 | 1 路防水 DC 接口、1 路防水 RJ45 接口、1 路防水 RS485 接口 | ||
| 天線 | 天線接口 | N 型母頭 1 路發射、1 路接收（默認） | |
| N 型母頭 1 路中繼、1 路 4G（選配） | |||
| 天線增益 | 3dBi | ||
| 天線角度 | 垂直極化 全向天線 | ||
| 供 電 | |||
| 供電方式 電源 | DC10V-30V 推薦 12Vor24V | ||
| 工作環境及特征 | |||
| 浪涌防護 | 共模 4Kv/差模 2Kv | ||
| 濕度（非凝結） | ≤95％（非凝結） | ||
| 工作溫度 | -40～75℃ | ||
| 儲存溫度 | -40～80℃ | ||
| 特性 | 上行接收信道數量 | 2 路（支持 2 路并行接收） | |
| 下行發射行道數量 | 1 路 | ||
| 中繼信道數量 | 1 路 | ||
| 尺寸 | L*W*H(mm) | 250*200*75 | |
| 工作電流 | 滿負荷工作電流 | < 1.5A @12V | |
| 正常狀態工作電流 | < 600mA @12V | ||
| 空閑狀態工作電流 | <70mA @12V | ||

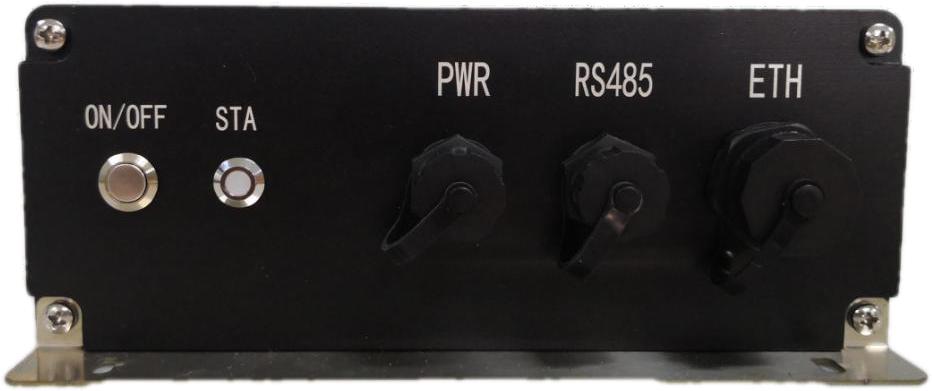

| ON/OFF： | 運行按鈕開關 | STA： | 運行狀態指示燈 |
| PWR： | DC24V 電源接口 | RS485： | 485 串口通訊口 |
| ETH： | 以太網通訊口 |
